Sistema di monitoraggio CGPS

Sistema di monitoraggio CGPS

I sistemi CGPS consentono il monitoraggio dei movimenti del suolo in termini assoluti a scala millimetrica.

Il sistema CGPS (Continuous Global Positioning System) è un sistema di posizionamento globale fondato sull’emissione di segnali elettromagnetici che permettono di ricavare informazioni relative a tempo e distanze tra i satelliti ed una stazione GPS ricevente. Attraverso la ricezione di tali segnali da parte della stazione GPS e la loro successiva interpretazione è possibile ottenere il posizionamento tridimensionale della stazione stessa in un sistema di riferimento cartesiano geocentrico in termini assoluti in tutte le componenti plano-altimetriche (Nord, Est e quota).

La costellazione GPS consiste di 24 satelliti che ruotano attorno alla Terra ad un’altezza di circa 20.000 km con un periodo orbitale di circa 12 ore e che trasmettono continuamente su due distinte frequenze che consentono la determinazione della loro orbita. Il processo di misurazione della distanza dai satelliti al ricevitore GPS è basato su segnali temporali: quando il ricevitore aggancia il segnale dai satelliti si genera uno scarto temporale, poiché le microonde impiegano una frazione di secondo per percorrere la distanza satellite-ricevitore. A partire da questo scarto temporale è possibile risalire alla distanza dal satellite. Le differenze tra i segnali provenienti dai vari satelliti sono utilizzate per calcolare l'esatta posizione del ricevitore ad ogni istante desiderato.

Già da diversi anni a questa parte, è stato coniato l’acronimo GNSS (Global Navigation Satellite System) perché le costellazioni di satelliti che consentono il posizionamento di un punto sulla superficie terrestre sono progressivamente aumentate ed il sistema GPS statunitense (Global Positioning System) è ormai solo uno dei tanti esistenti (es. GLONASS, GALILEO, BeiDou). Fatta questa premessa, si continuerà ad utilizzare l’acronimo GPS ben sapendo che il sistema GPS è solo una delle costellazioni che oggi contribuiscono alla navigazione satellitare sulla superficie terrestre, anche se resta sicuramente il segnale più diffusamente usato per determinare il posizionamento a terra.

Descrizione della strumentazione

Tutte le stazioni CGPS sono monumentate adottando tutte le opportune procedure atte a garantire l’affidabilità del sistema e la stabilità dei manufatti su cui la strumentazione è installata.

L’attività di monitoraggio viene svolta in modalità continuativa H24, 7 giorni su 7, per 365 giorni all’anno, e la frequenza di campionamento è pari a 0,033 Hz (un’acquisizione ogni 30 secondi).

Ogni stazione di monitoraggio è costituita da:

-      sistema di acquisizione dati GPS in continuo;

-      sistema di telemetria e telecontrollo dei parametri di stazione;

-      sistema di alimentazione tramite tensione primaria 220 VAC 50 Hz;

-      sistema di comunicazione basato su rete di telefonia mobile GSM/GPRS.

Ogni stazione è dotata di una scheda di telemetria che consente la gestione della strumentazione da remoto, la verifica dello stato operativo della stazione ed il trasferimento giornaliero dei dati, mediante collegamento telefonico GSM/GPRS, al Centro di Controllo. Il Centro di Controllo garantisce l’acquisizione dei dati, la loro conversione nel formato standard internazionale RINEX, la loro classificazione (comprensiva di opportuno back-up incrementale), e la successiva elaborazione.

Analisi, elaborazione e interpretazione del dato

L’elaborazione e l’analisi dei dati GPS viene gestita secondo le seguenti fasi:

  • controllo di qualità dei dati;
  • processing dei dati;
  • analisi delle serie storiche degli spostamenti.

Date le elevate precisioni richieste dal monitoraggio CGPS, la qualità operativa delle stazioni viene controllata e verificata in continuo ed assume carattere ausiliario e complementare all’e laborazione e all’analisi del dato acquisito.

Il monitoraggio delle variazioni plano-altimetriche della rete CGPS di Stogit è realizzato con il software Bernese mediante tecniche differenziali (di posizionamento relativo) che consentono di determinare la posizione dei singoli siti di controllo con elevata accuratezza, attraverso l’uso di stazioni permanenti GPS di riferimento il cui stato cinematico risulta ben caratterizzato.

Le serie storiche degli spostamenti delle singole stazioni CGPS sono calcolate con precisioni sub-centimetriche nelle componenti Nord, Est e Quota e sono inquadrate nel Sistema di Riferimento Internazionale ITRF2014. La caratterizzazione cinematica delle stazioni CGPS Stogit viene realizzata tramite la stima delle coordinate e delle velocità plano-altimetriche (con le rispettive precisioni) a partire dalle serie storiche degli spostamenti Nord, Est e Quota.

La corretta stima dei parametri cinematici può essere effettuata solo a valle di un’analisi approfondita delle serie storiche che si ottiene dopo un periodo di osservazione sufficientemente prolungato (circa 3 anni), tale da permettere di valutare correttamente i dati acquisiti.

Stato attuale del sistema di monitoraggio stogit

Il monitoraggio GPS in continuo è attivo in tutte le concessioni di stoccaggio Stogit mediante stazioni permanenti installate presso le centrali di stoccaggio con l’obiettivo di misurare i possibili movimenti del suolo generati dall’attività di stoccaggio. In accordo con gli esiti della sperimentazione del progetto-pilota condotto sul campo di Minerbio, il sistema di monitoraggio GPS Stogit è stato implementato tramite l'installazione di una seconda stazione GPS per ciascuna concessione di stoccaggio. La presenza di una ulteriore stazione CGPS permanente permetterà di integrare le informazioni fornite dalle stazioni esistenti con l’obiettivo di misurare i possibili spostamenti generati dall’attività di stoccaggio in tutte le componenti di spostamento verticale e planare (Nord, non rilevabile da interferometria SAR, ed Est).

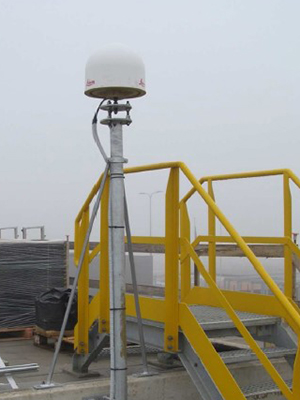

Nella concessione di Bordolano è attiva da dicembre 2015 una stazione CGPS installata presso la centrale di stoccaggio. La struttura di monumentazione dell'antenna GPS è stata fissata al fabbricato "centrale".

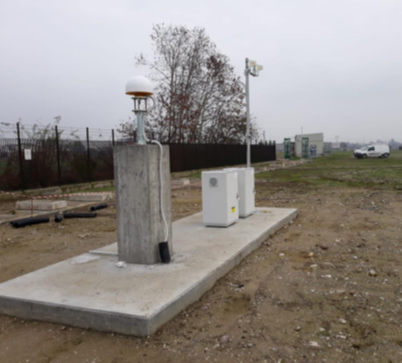

È inoltre attiva da dicembre 2022 una seconda stazione CGPS denominata BOR2 installata con monumentazione su platea in calcestruzzo entro il Cluster A. Le informazioni attualmente disponibili per la stazione BOR2 non consentono di formulare valutazioni tecniche e considerazioni a carattere interpretativo, in quanto la corretta taratura dei dati richiede un arco di tempo solitamente stimato in circa 3 anni.



Monitoraggio CGPS

Monitoraggio CGPS



> Monografie delle stazioni CGPS



> Risultati CGPS Bordolano 2021

> Risultati CGPS Bordolano 2022

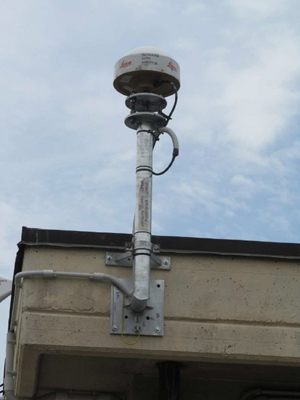

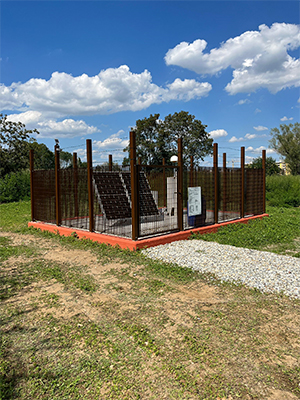

Nella Concessione di Brugherio è attiva da luglio 2017 una stazione CGPS installata presso la centrale di stoccaggio. La struttura di monumentazione dell'antenna GPS è stata fissata al fabbricato "centrale termica". È inoltre attiva da luglio 2023 una seconda stazione CGPS denominata BRU2 installata con monumentazione su platea in calcestruzzo in un'area di proprietà del comune di Cinisello Balsamo. Le informazioni attualmente disponibili per la stazione BRU2 non consentono di formulare valutazioni tecniche e considerazioni a carattere interpretativo, in quanto la corretta taratura dei dati richiede un arco di tempo solitamente stimato in circa 3 anni.



Monitoraggio CGPS

Monitoraggio CGPS



> Monografie delle stazioni CGPS



> Risultati CGPS Brugherio 2021

> Risultati CGPS Brugherio 2022

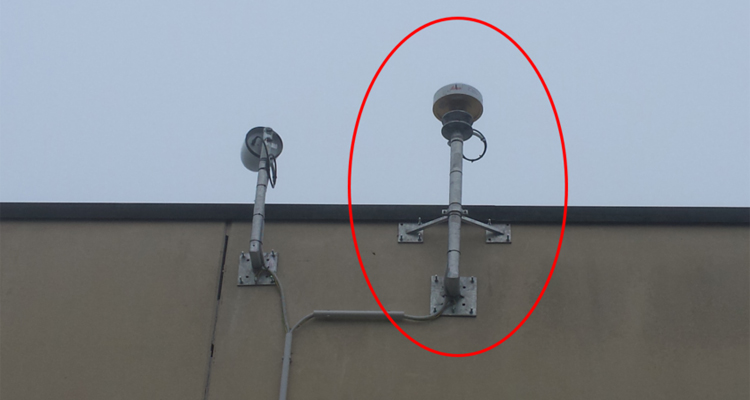

Nella Concessione di Ripalta è inoltre attiva da dicembre 2016 una stazione CGPS installata presso la centrale di stoccaggio. La struttura di monumentazione dell'antenna GPS è stata fissata al fabbricato "compressori-caldaia".

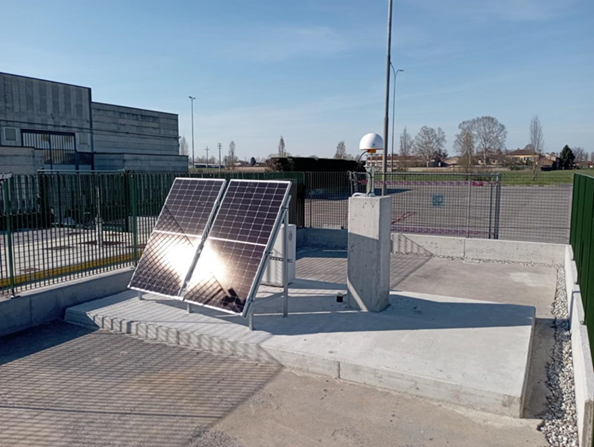

È inoltre attiva da Marzo 2023 una seconda stazione CGPS denominata RIP2 installata con monumentazione su platea in calcestruzzo in un’area di proprietà del comune di Ripalta Guerina. Le informazioni attualmente disponibili per la stazione RIP2 non consentono di formulare valutazioni tecniche e considerazioni a carattere interpretativo, in quanto la corretta taratura dei dati richiede un arco di tempo solitamente stimato in circa 3 anni.



Monitoraggio CGPS

Monitoraggio CGPS



> Monografie delle stazioni CGPS



> Risultati CGPS Ripalta 2021

> Risultati CGPS Ripalta 2022

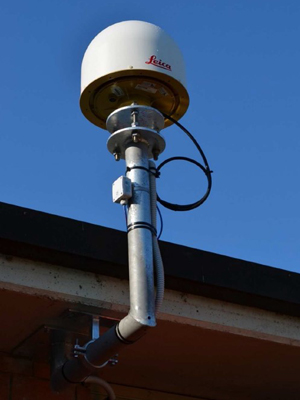

Nella Concessione di Sergnano è attiva da novembre 2013 una stazione CGPS installata presso la centrale di stoccaggio. La struttura di monumentazione dell'antenna GPS è stata fissata all'edificio "locale caldaia".

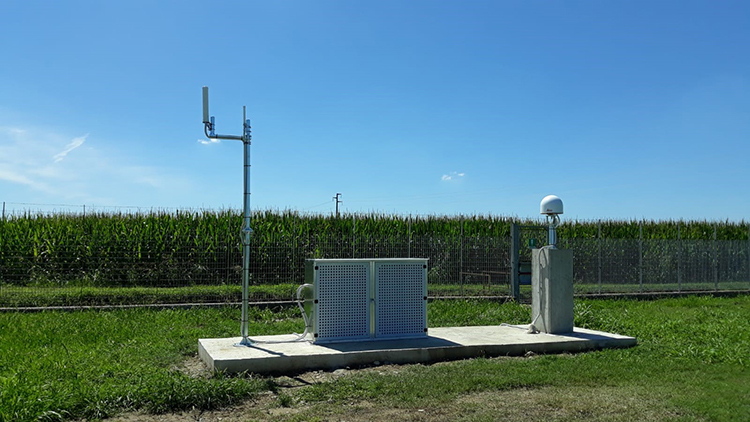

È inoltre attiva da agosto 2020 una seconda stazione CGPS denominata SER2 installata con monumentazione su platea in calcestruzzo entro l’area pozzo Sergnano 5. Le informazioni attualmente disponibili per la stazione SER2 non consentono di formulare valutazioni tecniche e considerazioni a carattere interpretativo, in quanto la corretta taratura dei dati richiede un arco di tempo solitamente stimato in circa 3 anni.



Monitoraggio CGPS



Monitoraggio CGPS



> Monografie delle stazioni CGPS



> Risultati CGPS Sergnano 2021

> Risultati CGPS Sergnano 2022

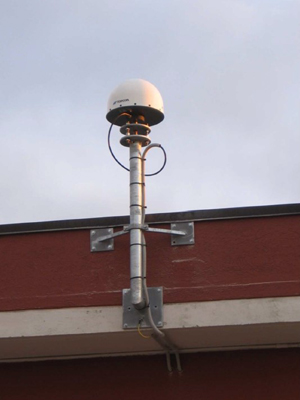

Nella Concessione di Settala è attiva da dicembre 2008 una stazione CGPS installata presso la centrale di stoccaggio. La struttura di monumentazione dell'antenna GPS è stata fissata all'edificio "fabbricato multiuso". E' inoltre attiva da novembre 2018 una seconda stazione CGPS installata in corrispondenza della postazione del pozzo di monitoraggio Castellazzo 1.

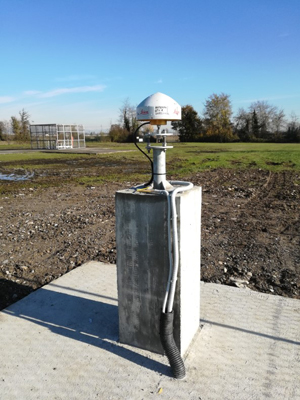

È inoltre attiva da novembre 2018 una seconda stazione CGPS denominata CAST installata con monumentazione su platea in calcestruzzo entro l’area pozzo Castellazzo 1.



Monitoraggio CGPS



Monitoraggio CGPS



> Monografie delle stazioni CGPS



> Risultati CGPS Settala 2021

> Risultati CGPS Settala 2022
